15.05.2017«Золотой кубок Линде 2017», Чешская Республика.С 24 по 26 апреля 2017 года в городе Фридек-Мистек (Чешская Республика) состоялся 21-й Международный конкурс молодых (до 20 лет) сварщиков «Золотой кубок Линде 2017» (Zlatý pohár Linde 2017).
Организатором конкурса выступила средняя профессиональная школа города Фридек-Мистек (Střední odborná škola, Frýdek-Místek), директор – Павел Ржезничек (Pavel Řezníček) в сотрудничестве с генеральным партнером фирмой Linde Gas a.s. и был рекомендован Министерством образования Чешской Республики.
Приветственное слово директора школы.
Всего в конкурсе приняли участие 113 молодых сварщиков из Чехии, Словакии, Украины и Германии. Чешская республика была представлена 42 учебными заведениями, Словакия – 3, Германия – 2 и Украина – 4 учебными заведения.
Состав делегации Украины:
Руководитель делегации – Воробьев А. Н., председатель Одесского областного Общества сварщиков Украины, г. Южный Одесская область;
Сопровождающие лица:
Атаманюк Т.Я., заместитель директора Каменского высшего профессионального училища, город Каменское, Днепропетровская область.
Курьязов Р. А., мастер производственного обучения Государственного учебного заведения Межрегиональное высшее профессиональное училище автомобильного транспорта и строительной механизации, город Киев.
Попов А.Н., мастер производственного обучения Высшего профессионального училища №7, город Кременчуг, Полтавская область.
Конкурсанты:
в номинации 111 (ММА) - Владислав Фещук, 1997 г.р., учащийся Государственного учебного заведения Межрегиональное высшее профессиональное училище автомобильного транспорта и строительной механизации, город Киев;
в номинации 111 (ММА) - Владислав Зенов, 1998 г.р., учащийся Каменского высшего профессионального училища, город Каменское, Днепропетровская обл.;
в номинации 135 (MAG) - Ростислав Калюжный, 1999 г.р., учащийся Высшего профессионального училища №7, город Кременчуг, Полтавская обл.;
в номинации 141 (WIG) - Евгений Гетьман, 1998 г.р., учащийся Высшего профессионального училища №7, город Кременчуг, Полтавская обл.;
в номинации 311 (OAW) - Сергей Кондрат, 1997 г.р., учащийся Ярмолинецкого профессионального лицея, город Ярмолинци, Хмельницкая обл.
Делегация Украины.
В этом году были внесены изменения в проведение национального и международного конкурсов. Организаторы отказались от проведения отдельного конкурса для чешских конкурсантов по теоретическим знаниям и проводили национальный конкурс по двум номинациям - проверка теоретических знаний и практических навыков, баллы от которых суммировались. Три лучших результата по практическим навыкам чешских участников включались в международный конкурс, который состоял только из проверки практических навыков.
Практическая часть конкурса проходила на учебно-производственной базе школы в соответствии с заявленной программой и условиями проведения конкурса по четырем номинациям:
- метод 111 (ручная дуговая сварка покрытыми электродами),
- метод 135 (дуговая сварка плавящимся электродом в активных газах),
- метод 141 (дуговая сварка неплавящимся электродом в инертных газах),
- метод 311 (газовая сварка).
Конкурсные задания участникам были сообщены за месяц до начала конкурса. В каждой номинации участники конкурса выполняли сварку пластин (Р) из углеродистой стали S 235 (1.1) соединение стыковое (BW) в положении вертикально-неповоротном (PF) и угловое соединение (FW) в нижнем положении (PB), длина шва 200 мм:
• метод 111
Образец №1 - соединение стыковое, толщина (s) 10 мм, шов односторонний на весу (P BW 1.1 B s10 PF ss nb);
Образец №2 - соединение угловое, толщина 6 мм, шов односторонний с заданным катетом шва а= 4 мм (P FW 1.1 B t6 PB sl).
Сварочный источник Pico 300 фирмы EWM Hightec Welding, s.r.o.
Сварочные электроды группы FM1, производство фирмы ESAB Vamberk, s.r.o., марка OK 48.00 тип по EN ISO 2560-A: E 42 4 B 42 H 5, диаметры 2,5 и 3,2 мм.
• метод 135
Образец №1 - соединение стыковое, толщина 12 мм, шов односторонний на весу (P BW 1.1 B s12 PF ss nb)
Образец №2 - соединение угловое, толщина 6 мм, шов односторонний с заданным катетом шва а= 4 мм (P FW 1.1 B t6 PB sl).
Сварочный источник компании EWM Hightec Welding, s.r.o. – модель Phoenix 355 Progress Puls Multimatrix.
Защитный газ фирмы Linde Gas a.s. – Corgon 18, ISO 14175: M21 (82% Аргон и 18% CO2).
Сварочная проволока группы FM1, производство фирмы ESAB Vamberk, s.r.o., марка OK AristoRod 12.50, тип по ISO 14341-A: G3Si1, диаметр 1,0 мм.
• метод 141
Образец №1 - соединение стыковое, толщина 4 мм, шов односторонний на весу (P BW 1.1 B s4 PF ss nb)
Образец №2 - соединение угловое, толщина 2 мм, шов односторонний с заданным катетом шва а= 2 мм (P FW 1.1 B t2 PB sl).
Сварочный источник компании FRONIUS Česká Republika, s.r.o. , модель Trans Tig 1750 Puls
Защитный газ фирмы Linde Gas a.s. – Argon 4.6 EN ISO 14175: I1.
Сварочные прутки группы FM1, производство фирмы ESAB Vamberk, s.r.o., марка OK Tigrod 12.61, тип по EN ISO 636-A: W3Si, диаметры 2,0 и 2,4 мм.
• метод 311
Образец №1 - соединение стыковое, толщина 4 мм, шов односторонний на весу, способ сварки правый (P BW 1.1 S s4 PF ss nb rw)
Образец №2 - соединение угловое, толщина 2 мм, шов односторонний с заданным катетом шва а= 2 мм, способ сварки левый (P FW 1.1 S t2 PB sl lw).
Пост газовой сварки оборудован сварочными комплектами фирмы GCE Trade s.r.o.
Сварочные газы фирмы Linde Gas a.s – ацетилен и кислород.
Сварочные прутки группы FM1, производство фирмы ESAB Vamberk, s.r.o., марка: G 104, EN12536: OIII

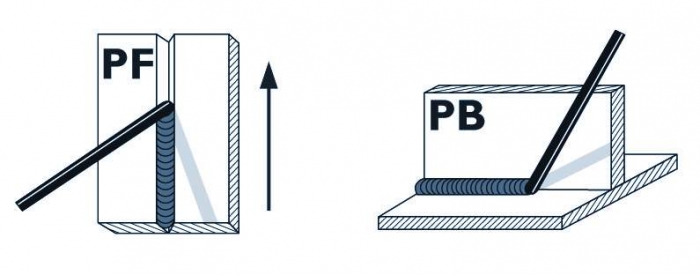

Положения при сварке конкурсных заданий.
Уже традиционно, за день до начала конкурса, иностранным участникам была предоставлена возможность ознакомиться с рабочими местами, оборудованием и выполнить пробную работу.
Во время выполнения практических заданий к конкурсантам предъявлялись требования по соблюдению режимов сварки в соответствии с технологической инструкцией (WPS), последовательности сварки, соблюдению правил безопасности. Одним из важных требований было выполнение принудительной остановки при наложении каждого шва. Подготовка пластин под сварку должна была выполняться по нормам по CSN EN ISO 9692-1. Время на сварку всего задания составляло 60 минут.
Оценку сварных швов осуществляло жюри по балльной системе согласно нормам CSN EN ISO 5817 только методом визуального осмотра.
В конкурс этого года организаторами были внесены прошлогодние предложения нашей делегации, которые касались сокрытия номеров участников для жури конкурса, которое состояло из представителей команд. Организаторами было предусмотрено, после окончания конкурсантами сварки образцов, их номера на образцах заваривались пластинами. Жури при предварительной оценке качества производило свою нумерацию и под этими номерами результаты вносило в протокол. После окончания оценке всех образцов представители оргкомитета вскрывали номера и производили отбор образцов с лучшими результатами пяти участников для последующего контроля методом визуального осмотра и измерения сварных швов согласно разработанных конкурсных оценочных норм. Дополнительная оценка производилась также с закрытыми номерами участников.

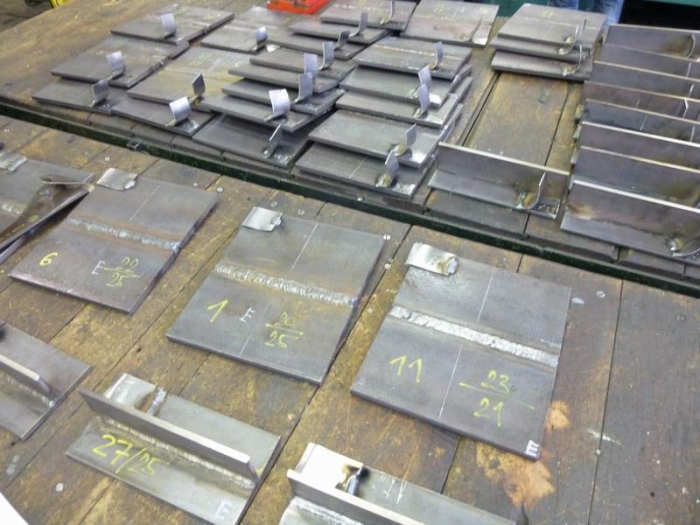

Внешний вид образцов во время контроля.
Такие мероприятия позволили в полной мере обеспечить объективную оценку конкурсных заданий.

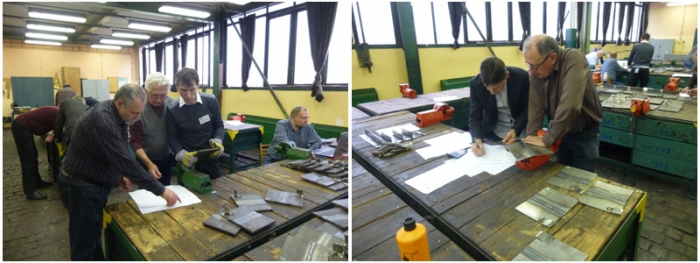

Работа жюри.
Жюри практической части конкурса в этом году было
сформировано из представителей международных команд. Председатель жюри - инж.
Jiří Šindelka (Dom – ZO 13 s.r.o., Острава, Чехия), от Украины в состав жюри
был включен Воробьев А.Н.
Призовой фонд конкурса.
По итогам конкурса победители и призеры были награждены дипломами и ценными подарками от спонсоров соревнований. Остальные участники получили почетные грамоты организаторов конкурса.
Пьедестал почёта в методе сварки 141.
К сожалению нашей команде в этом году не удалось побороться за призовые места. Оценить результаты этого года наших конкурсантов сложно по аналогии прошлых лет в связи с изменениями в формировании международных результатов, но можно констатировать низкий результат всех участников команды.
Проводя математические расчеты и приравнивая результаты к прошлогодним подсчетам можно отметить, что, к примеру, в методе 111 нашими представителями показан 11 и 15 результат из 28 участников. Такой результат намного ниже прошлогоднего, когда командой были показаны лучшие результаты за все время участия в конкурсе.
Низкий результат, скорей всего, связан с тем, что в этом году подготовку конкурсантов учебные заведения вели самостоятельно. Не прибегая к помощи Общества сварщиков Украины и Экспертов УАКС. Полученных в прошлые годы рекомендаций от представителей ОСУ оказалось не достаточно. Важную роль играет материально-техническое обеспечение учебных заведений Украины, которое находится не в конкурентном состоянии в сравнении в зарубежными школами сварки.
Для успешной подготовки сварщиков в учебных заведениях Украины и соответственно для подготовки к участию в международных конкурсах Обществу сварщиков Украины необходимо на протяжении года организовывать семинары и мастер классы для педагогов и мастеров производственного обучения. Менять техническое обеспечение. Но, такие мероприятия возможны при согласии обеих сторон.
Делегация Украины у подножья Словацкого замка - Спишский Град.
Необходимо отметить, что международный конкурс молодых сварщиков был организован и проведен на высоком уровне. Организаторами делается большой вклад в популяризацию профессии сварщика и поднятия ее престижа. Во внимания организаторами принимаются замечания и предложения делегаций, вносятся соответствующие изменения в программу и условия конкурса. В свободное время участникам были предложены экскурсионные и культурные мероприятия. Конкурс освещался местными средствами массовой информации. Результаты опубликованы на сайте школы-организатора www.sosfm.cz (https://www.facebook.com/soutezzlatypoharlinde?_rdr).
Оргкомитет и Правление Одесского областного Общества сварщиков Украины благодарит за помощь в подготовке учеников-сварщиков к участию в конкурсе и формированию состава делегации Украины:
НЕСЕНА Николая Григорьевича, директора Высшего профессионального училища №7 г. Кременчуг Полтавской области;
Мельника Василия Михайловича, директора Ярмолинецкого профессионального лицея, пос. Ярмолинцы Хмельницкой области;
КОВАЛЕНКО Виктора Михайловича, директора Государственного учебного заведения Межрегиональное высшее профессиональное училище автомобильного транспорта и строительной механизации, г. Киев;
Неклесу Вадима Викторовича, директора Каменского высшего профессионального училища, город Каменское, Днепропетровская обл.
Особую благодарность заслуживают спонсоры команды Украины, которые оказали финансовую и техническую поддержку:
Компания ООО « Интерхим БТВ», г.Киев, директор – Чернецкий В.И.
ООО «Саммит», г.Днепр, директор – Феденко В.В.
ООО «Идель», г. Одесса, директор – Кравченко Н.А.
Следующий 22-й конкурс молодых сварщиков «Zlatý pohár Linde» состоится в апреле 2018г. Команда Украины приглашена к участию. Всех лиц, заинтересованных в участии в 2018 году, приглашаем к сотрудничеству уже сейчас. Свои заявки и предложения можно направить в адрес Общества сварщиков Украины или Одесское областное ОСУ (osu-odessa@ukr.net).
Ниже возможно скачать копии протоколов по каждому методу.
С качеством сварных соединений, выполненных участниками конкурса, можно ознакомится по результатам 2014 года по ссылке: http://www.tzu.od.ua/news/show_news.php?id=153
Председатель Одесского областного ОСУ,
Воробьев А.Н.
