31.05.201418-й Международный конкурс молодых сварщиков «Золотой кубок Линде».
15 – 16 апреля 2014 года в городе
Фридек-Мистек (Чехия) состоялся 18-й международный конкурс молодых (до 20 лет) сварщиков
«Золотой кубок Линде».
Организатором
конкурса традиционно выступила средняя профессиональная школа города
Фридек-Мистек в сотрудничестве с генеральным партнером фирмой Linde Gas a.s. и
был рекомендован Министерством образования Чешской Республики. Председатель
оргкомитета конкурса – магистр Йозеф Пелуха (Josef Pelucha), секретарь –
Кветослава Кубанёва (Květoslava Kubáňová), директор школы-организатора – Павел
Ржезничек (Pavel Řezníček).В международном конкурсе приняли участие
127
молодых сварщиков из Чехии, Германии, Словакии и Украины.
В отличие от предыдущих конкурсов
организаторами были внесены изменения в порядок проведения конкурса.
Теоретическая часть конкурса была вынесена в отдельную номинацию и проводилась
только среди национальных участников. Практическая часть конкурса была общей.
•
метод 111,
свариваемые пластины из углеродистой стали (1.1) толщиной (t) 10 мм, сварочный источник
Pico 300 фирмы EWM Hightec Welding, s.r.o
|
Образец №1
|
P BW 1.1 B t10
PF ss nb
|
L – 220
мм
|
|
Образец №2
|
P BW 1.1 B t10
PC ss nb
|
L – 220 мм
|
|
Образец №3
|
P FW 1.1 B
t10 PD ml
|
L – 200 мм
|

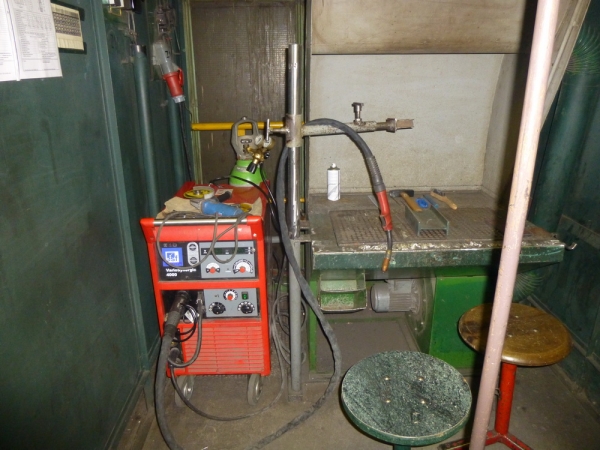

• метод 135, свариваемые
пластины из углеродистой стали толщиной 10 мм, сварочный источник фирмы Fronius Česká republika s.r.o. VarioSynergic 4000 и защитный
газ фирмы Linde Gas a.s. – 82% Argon + 18% CO2
|
Образец №1
|
P BW 1.1 B t10
PF ss nb
|
L – 220
мм
|
|
Образец №2
|
P BW 1.1 B t10
PC ss nb
|
L – 220 мм
|
|
Образец №3
|
P FW 1.1 B
t10 PD ml
|
L – 200 мм
|
• метод 141, свариваемые пластины из углеродистой
стали толщиной 2-4 мм,

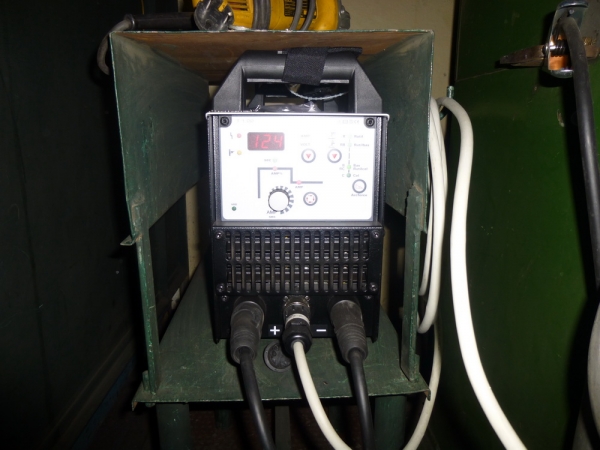

сварочный источник Tetrix 180 Comfort фирмы EWM Hightec Welding s.r.o. и защитный газ
фирмы Linde Gas a.s. – Argon 4.6
|
Образец №1
|
P BW 1.1 B t4
PF ss nb
|
L – 200 мм
|
|
Образец №2
|
P BW 1.1 B t4
PC ss nb
|
L – 200 мм
|
|
Образец №3
|
P FW 1.1 B
t2 PD sl
|
L – 150 мм
|
•
метод 311,
свариваемые пластины из углеродистой стали толщиной 2-4 мм, сварочные комплекты фирмы GCE Trade
s.r.o. и защитные газы фирмы Linde Gas a.s.
|
Образец №1
|
P BW 1.1 B t4
PF ss nb
|
L – 200 мм
|
|
Образец №2
|
P BW 1.1 B t4
PC ss nb
|
L – 200 мм
|
|
Образец №3
|
P FW 1.1 B
t2 PD sl
|
L – 150 мм
|
Для
сварки были предоставлены присадочные материалы фирмы ESAB Vamberk s.r.o.:
|
Метод
сварки
|
Стандарт
|
Тип
присадочного материала
|
Диаметр
|
|
111
|
EN ISO 25 60-A
|
E 42 4 B 42 H5
|
Ø 2; 2,5; 3,2
|
|
135
|
EN ISO 14 341-A
|
G3Si l
|
Ø 1,0
|
|
311
|
EN 12 536
|
0 III
|
Ø 2; 2,5
|
|
141
|
EN ISO 636-A
|
W3Si1
|
Ø 1,6; 2; 2,5
|
Отбор
конкурсантов в состав делегации от Украины был проведен 25 февраля 2014 г. на базе
Межотраслевого учебно-аттестационного центра Института электросварки им. Е. О.
Патона. По условиям конкурса в каждой номинации от команды допускался только
один сварщик.
Состав
делегации Украины:
сопровождающие
лица
Воробьев
А.Н., председатель Одесского областного Общества сварщиков Украины,
руководитель делегации, г. Южный Одесской области;
Мельник
В. М., директор Ярмолинецкого профессионального лицея, пос. Ярмолинцы
Хмельницкой области,
конкурсанты
Ленда Александр (111), 1995 г.р.,
учащийся Государственного учебного заведения Межрегиональное высшее
профессиональное училище автомобильного транспорта и строительной механизации, город
Киев;
Стецюк
Александр (135), 1995 г.р.,
учащийся Ярмолинецкого профессионального лицея, город Ярмолинцы Хмельницкой
области;
Длинный
Павел (141), 1994 г.р.,
учащийся Учебно-курсового комбината Одесского припортового завода, город Южный
Одесской области;
Добрянский
Иван (311), 1996 г.р.,
учащийся Ярмолинецкого профессионального лицея, город Ярмолинцы Хмельницкой
области.
Делегацию сопровождал переводчик.
Делегация Украины.

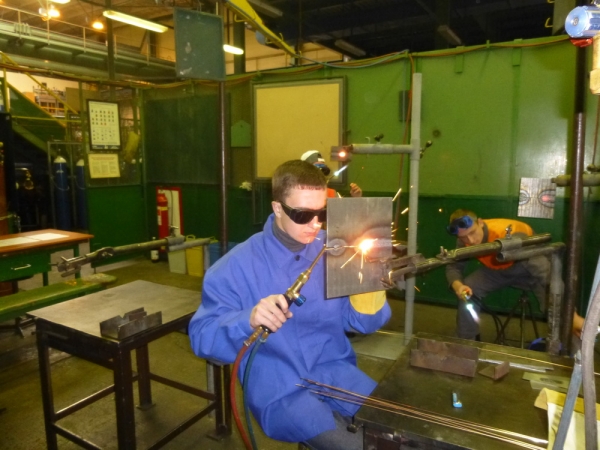

Во время
выполнения практических заданий к конкурсантам предъявлялись требования по
соблюдению режимов сварки в соответствии с технологической инструкцией (WPS), последовательности сварки,
соблюдение правил безопасности. Подготовка пластин под сварку должна была
выполняться по нормам ČSN EN 29692. Время на сварку всего задания составляло 1 час 30 минут.
Оценку сварных
швов осуществляло жюри по балльной системе согласно нормам ČSN EN ISO 5817 только
методом визуального осмотра.
Международное
жюри практической части конкурсов традиционно возглавлял инж. Jiří Šindelka
(Dom – ZO 13 s.r.o., Острава, Чехия). В состав
жюри вошли опытные специалисты предприятий и фирм Чехии.
Конкурсные
сварные образцы первых десяти мест были выставлены для ознакомления участниками
конкурса.
Номинация 111.
Для
сравнения образцы, занявшие 1,2 и 9 места.

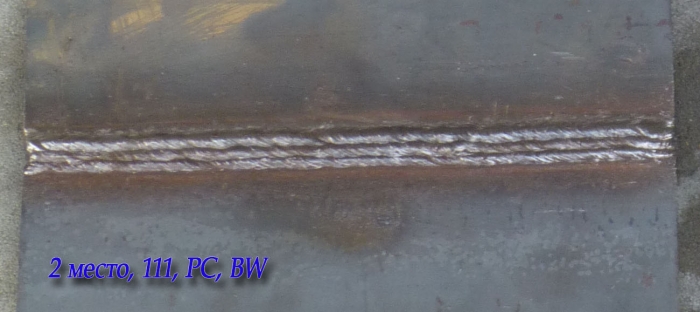

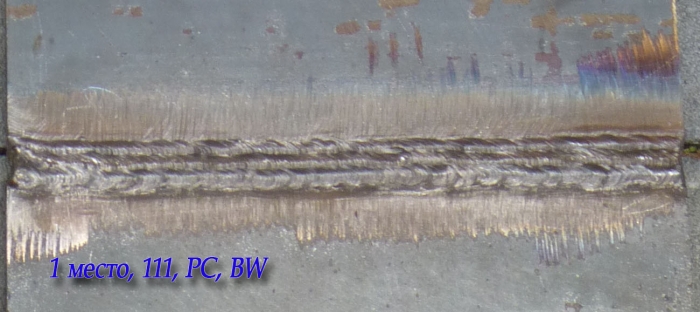

Положение
PС:
Образец Ленды Александра, Украина (9 место):

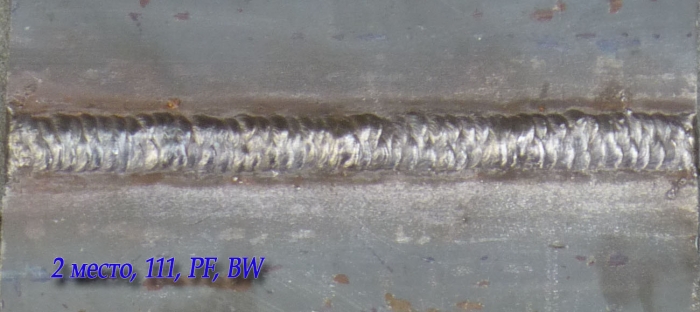

Положение
PF:

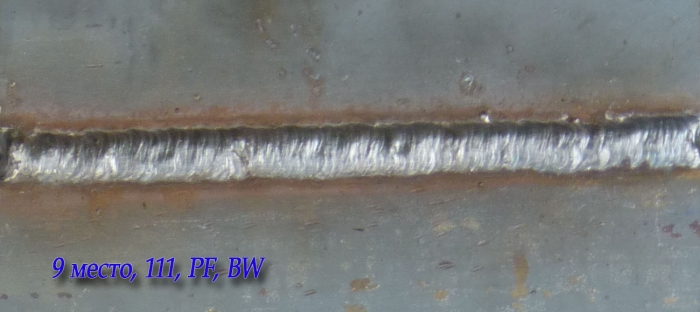

Образец Ленды Александра, Украина (9 место):

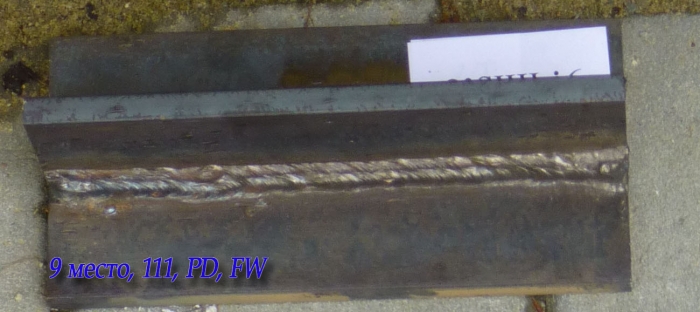

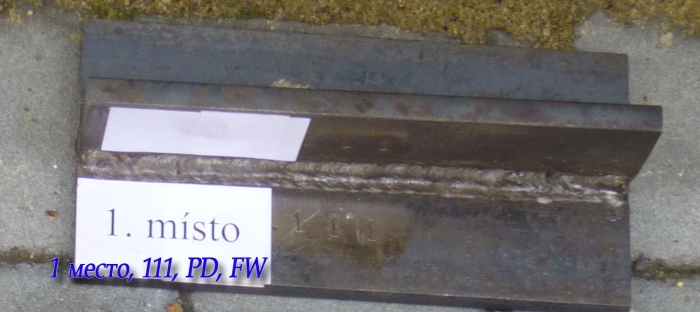

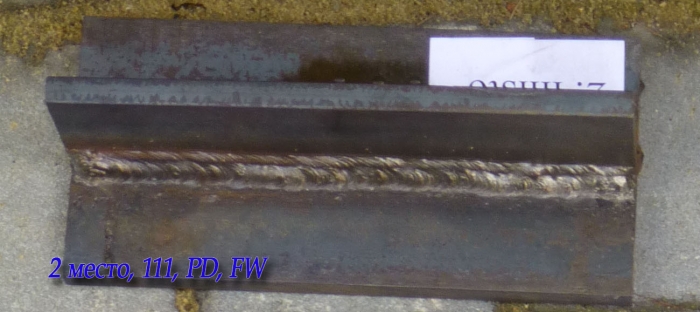

Положение PD:
Образец Ленды Александра, Украина (9 место):
Сравнение
внешнего вида представленных на фотографиях сварных швов позволяет сделать
вывод, что конкурсная работа выполнена Лендой Александром на высоком уровне и
хорошего качества, сопоставима с качеством лучших работ в данной номинации. К
сожалению, детально проанализировать дефекты и отклонения сварных швов не
представляется возможным, т.к. организаторы конкурса не предоставляют оценочные
критерии и рабочие протоколы контроля.

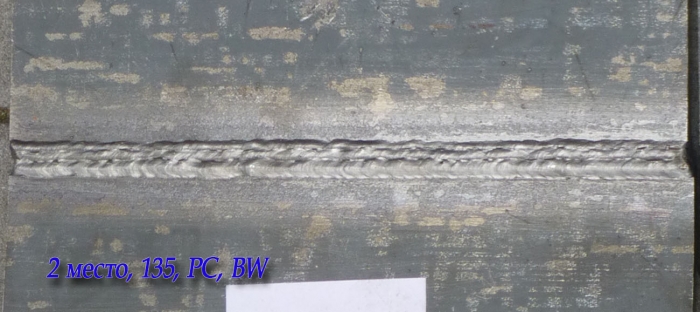

Номинация 135.
Для
сравнения образцы, занявшие 1,2 и 6 места.

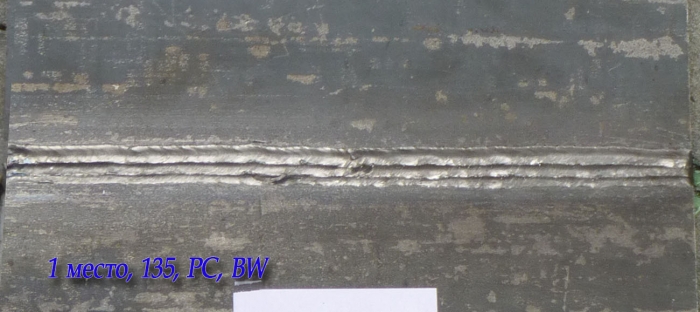

Положение
PС:

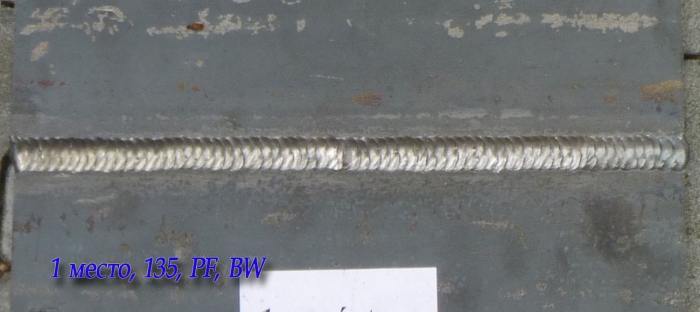

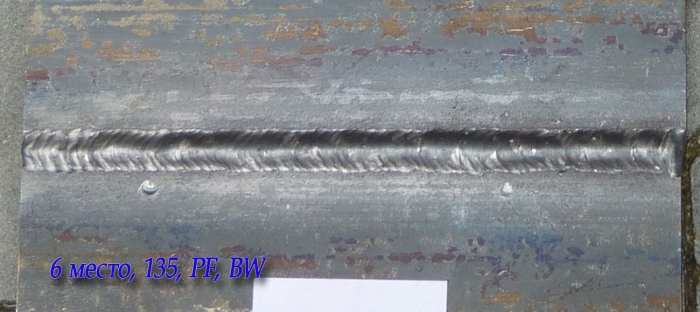

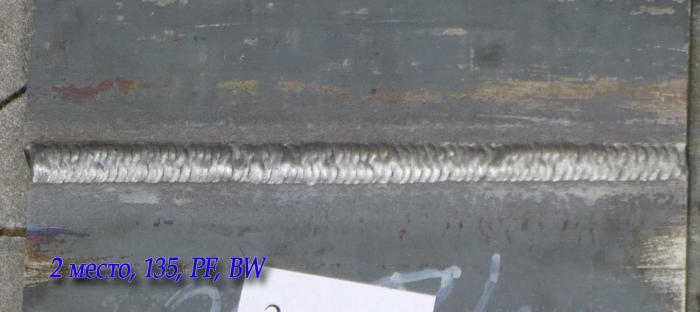

Положение
PF:

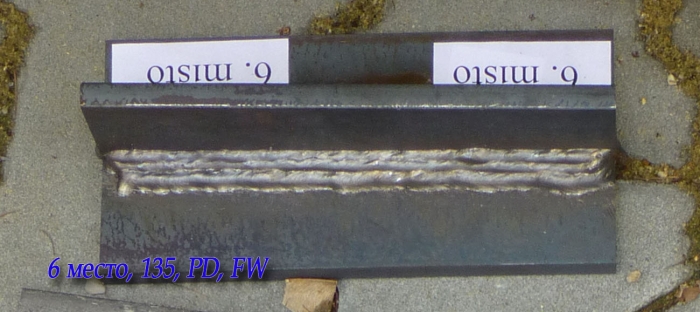

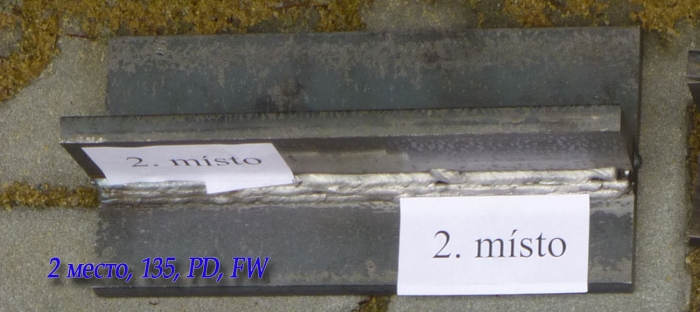

Положение PD:
Номинация
141.
Образцы,
занявшие 1,2 и 8 места.

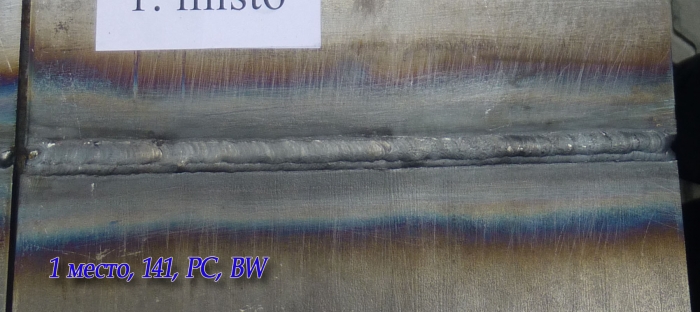

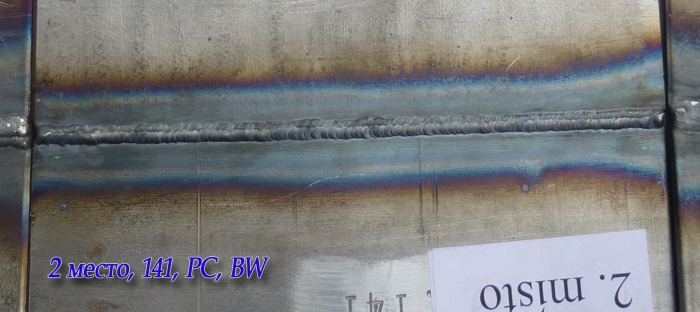

Положение
PС:
Образец Павла Длинного, Украина (2 место):

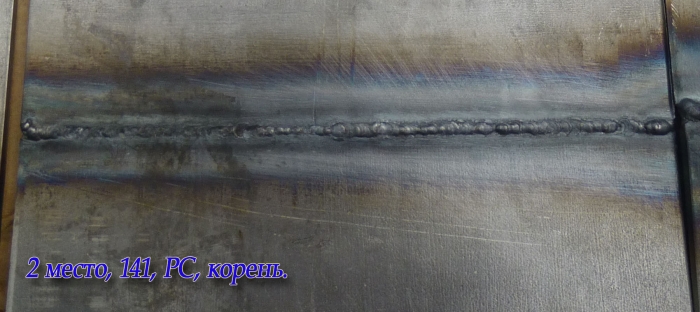

Положение PС, корень шва:

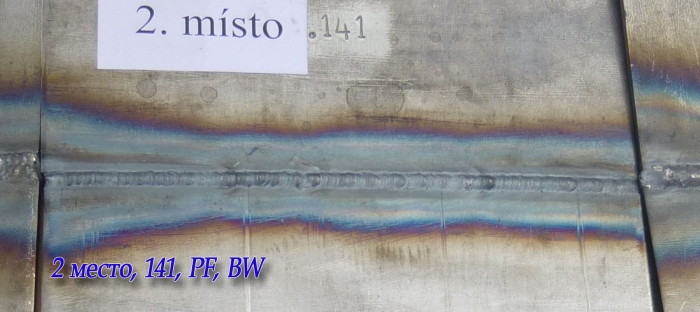

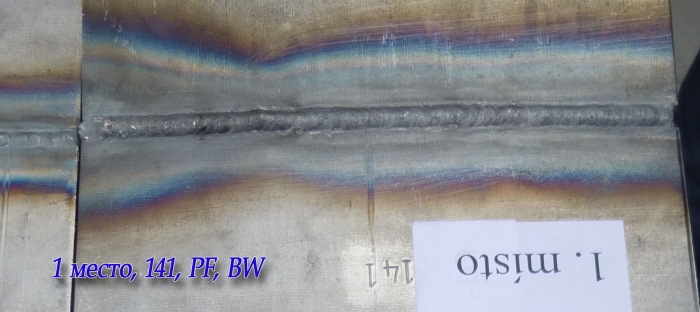

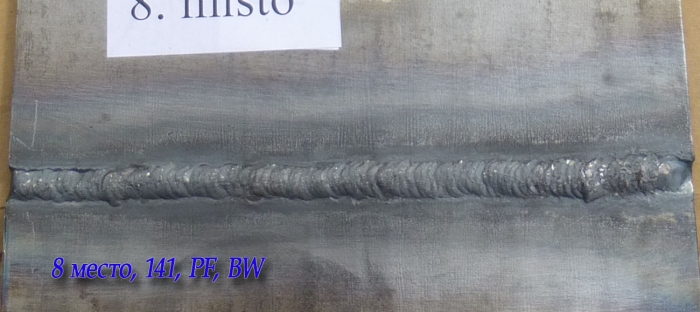

Положение PF:

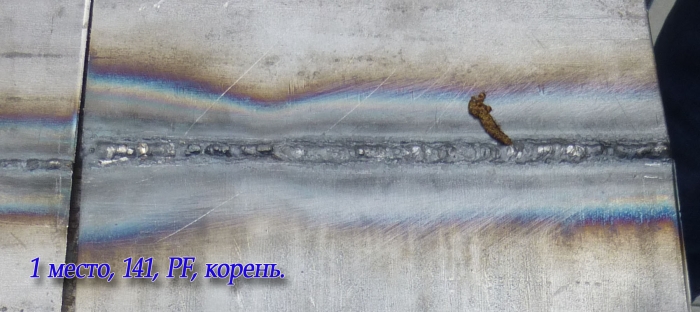

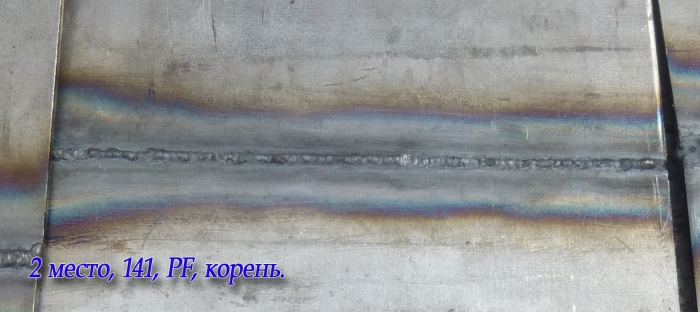

Положение PF, корень шва:

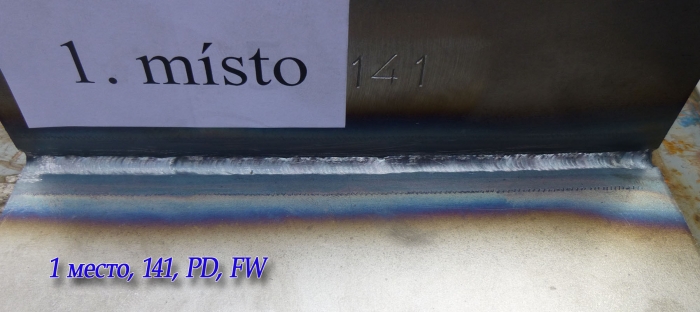

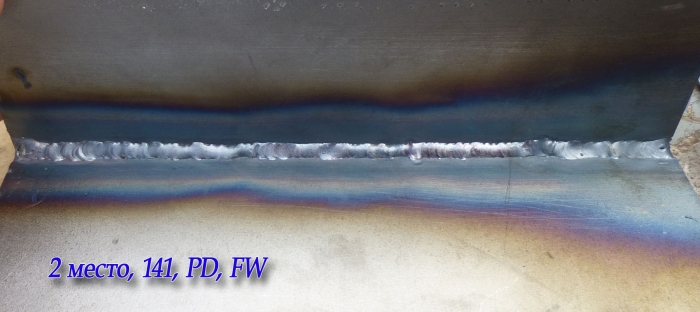

Положение
PD:
Сравнение образцов учасника
занявшего 1 место и Павла Длинного (Украина),
занявшего второе место показывает, что задание в положении потолочное (PD)
заметно уступает победителю. Два других образка, выполненные в положеннях PF и PC, явно лучше по качеству. Но, следует повториться,
критериев оценки качества мы не имеем.
Номинация
311.
Образцы,
занявшие 1,2 и 6
места.

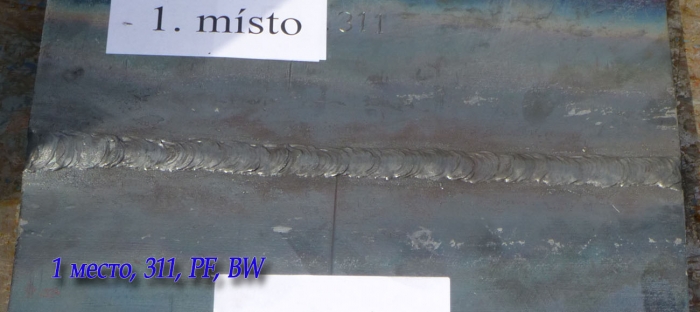

Положение
PF:

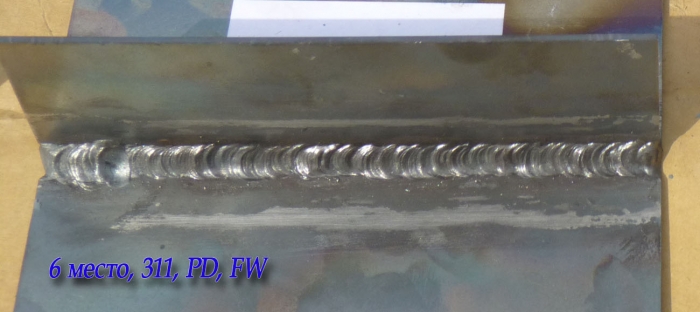

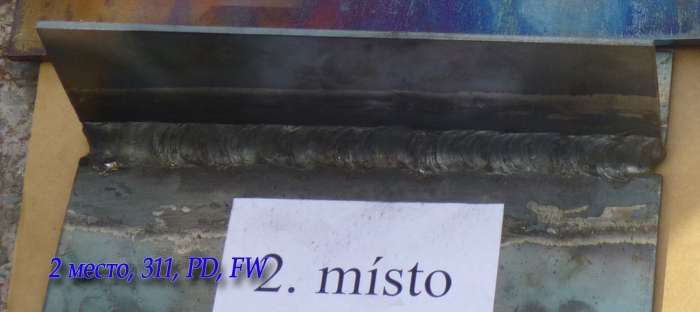

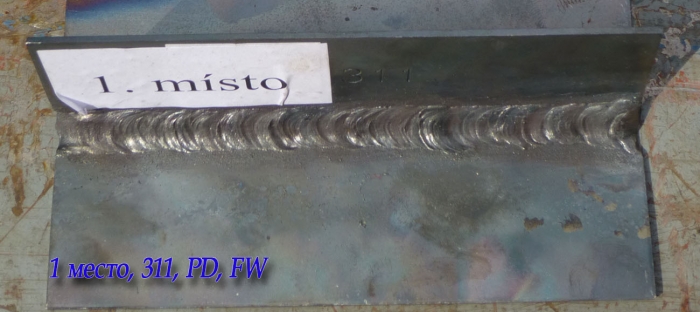

Положение
PD:
Познакомится
с работами наших оставшихся участников в номинациях 135 и 311 не удалось, т.к.
они заняли места выше 10-го и образцы не были выставлены для ознакомления.
В этом
году нашими конкурсантами были показаны высокие результаты и завоевано призовое
второе место в номинации 141.
Итоги
международного конкурса:
C итоговыми протоколами международного конкурса
можно ознакомиться в приложении.
Пьедестал почёта в методе сварки 141 (2 место – Павел Длинный,
Украина).
По итогам конкурса все участники
получили грамоты Общества сварщиков Украины, а по решению УАКС им была
проведена первичная аттестация и выданы удостоверения сварщиков соответствующей
квалификации.
Необходимо отметить, что международный
конкурс молодых сварщиков был организован и проведен на высоком уровне.
Организаторами делается большой вклад в популяризацию профессии сварщика и поднятия ее престижа.
Конкурс освещался местными средствами
массовой информации. Результаты опубликованы на сайте школы-организатора
www.sosfm.cz. Подробная информация отражена на сайте Одесского областного
Общества сварщиков Украины www.tzu.od.ua
Следующий конкурс молодых сварщиков
«Zlatý pohár Linde» состоится в апреле 2015 г.
Воробьев А.Н.,
Председатель ОООСУ.
